Lora安全研究
目前手上的设备：
1、Hackrf one
2、两块沃进的开发板
VGKitBoard系列无线模块评估测试套件用户手册V1.3.pdf
3、一个2.4G的lora模块
模块手册：

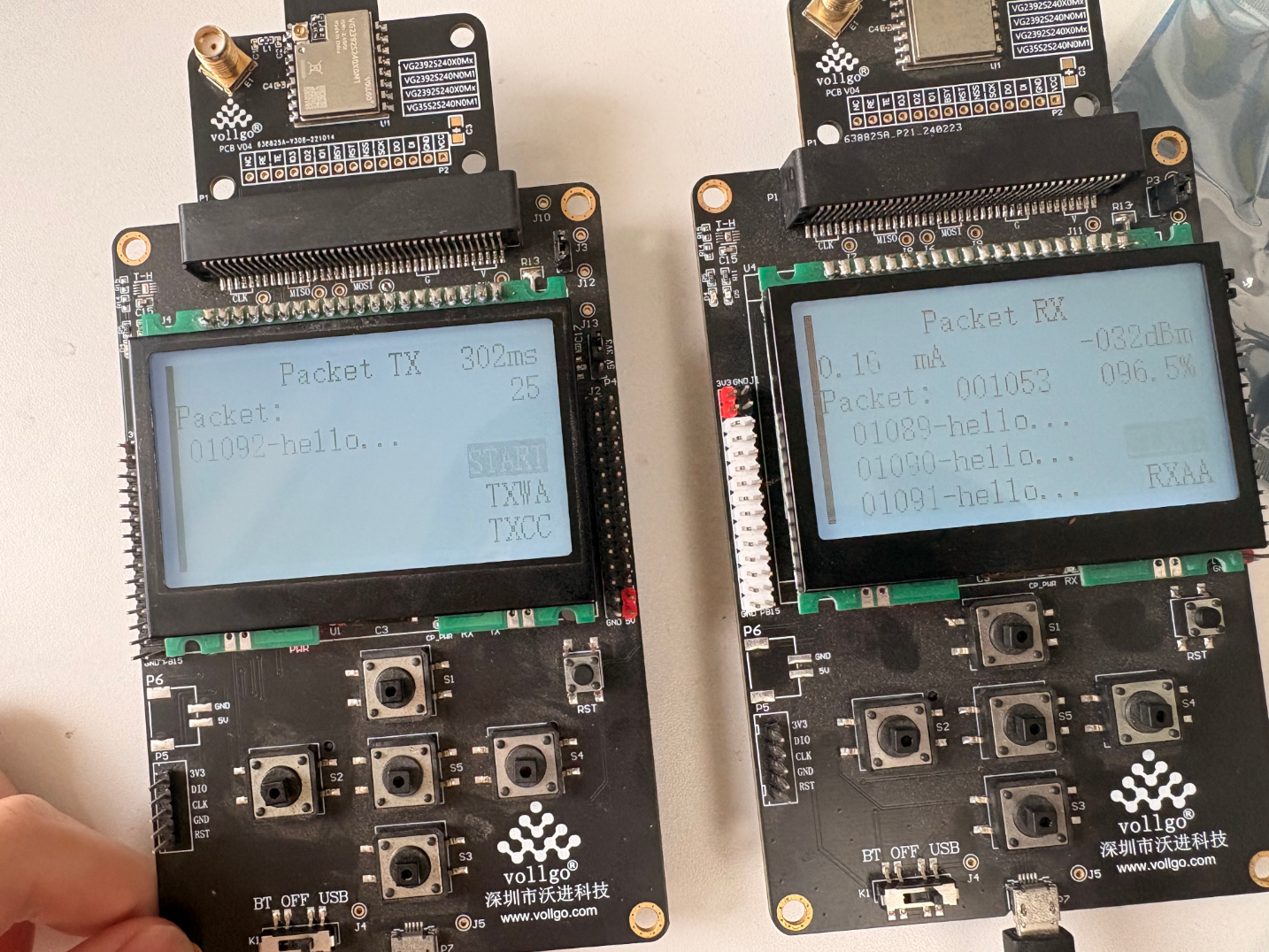

两个开发板在插上这个lora模块后屏幕有不同的反应：

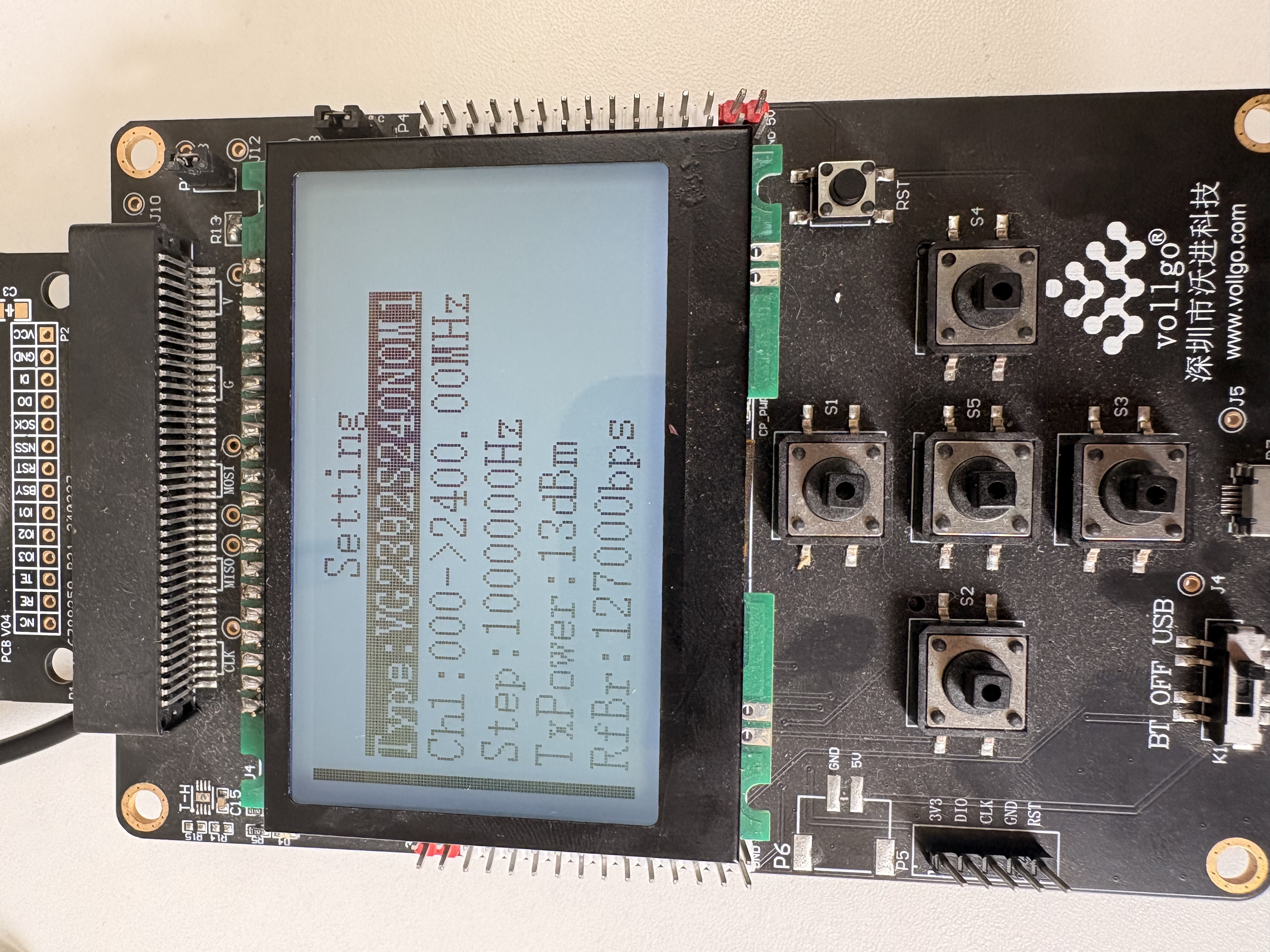

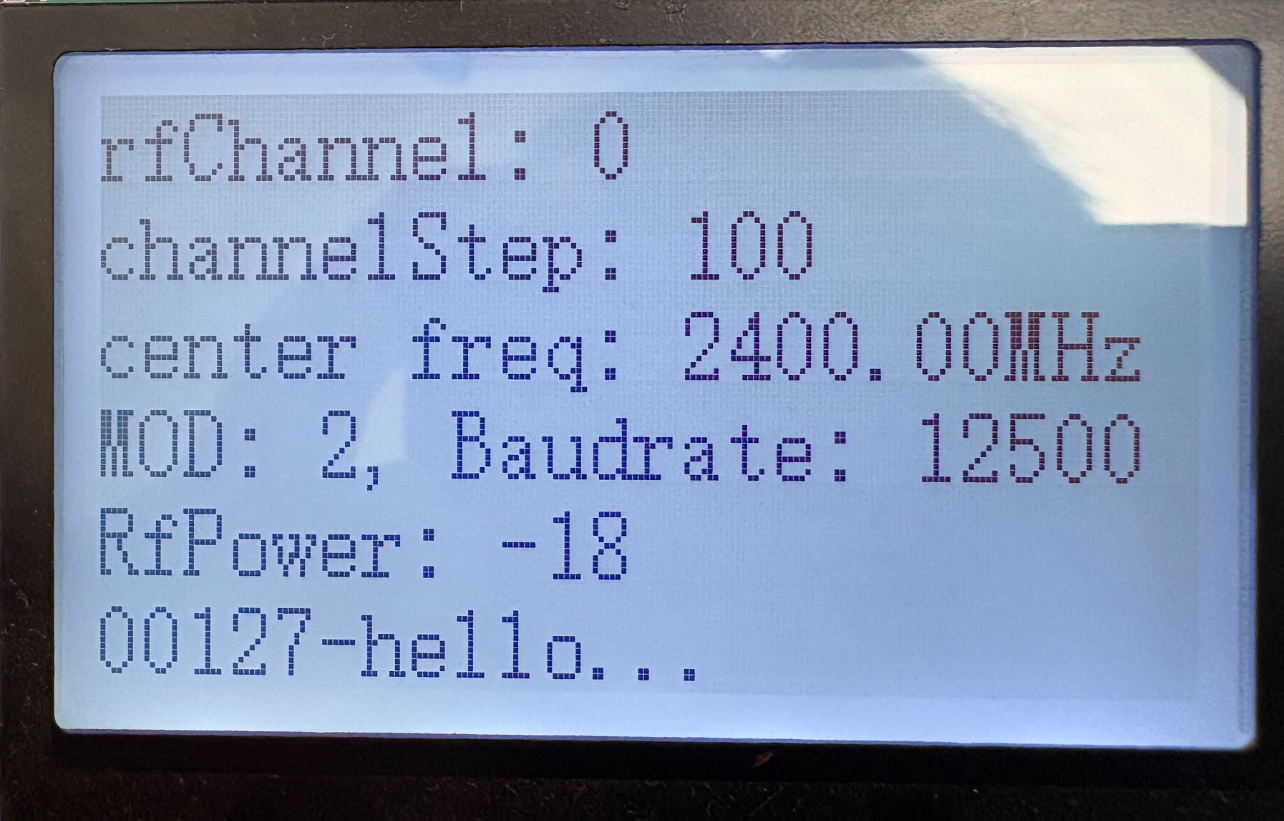

第一个：

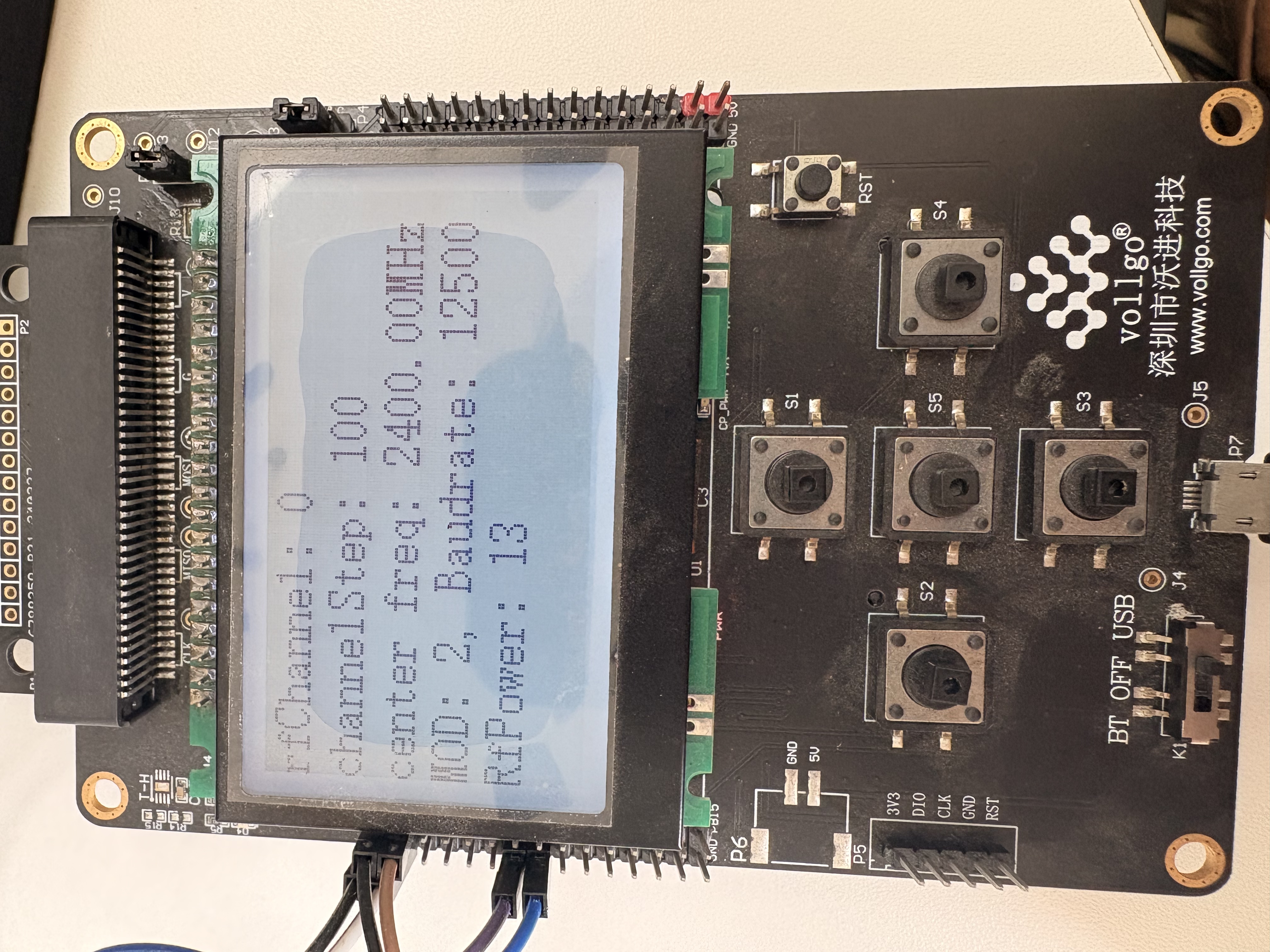

第二个：

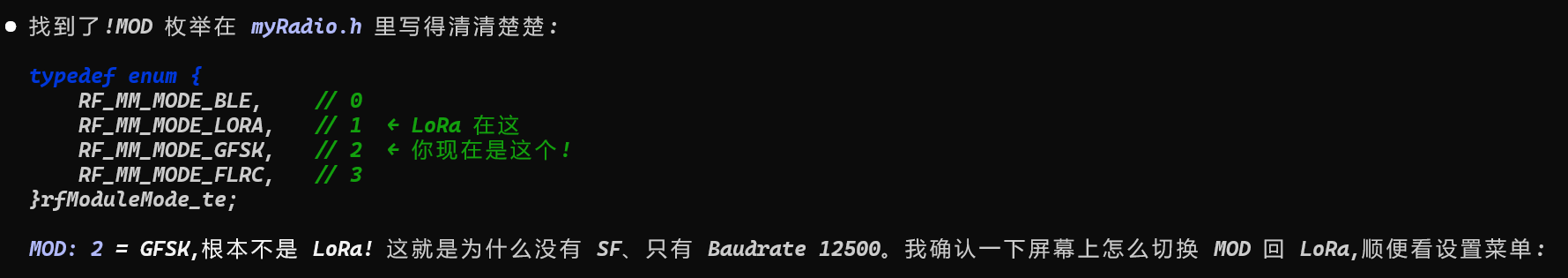

经过源码（myRadio.h）核对：
mod2代表的是GFSK模式

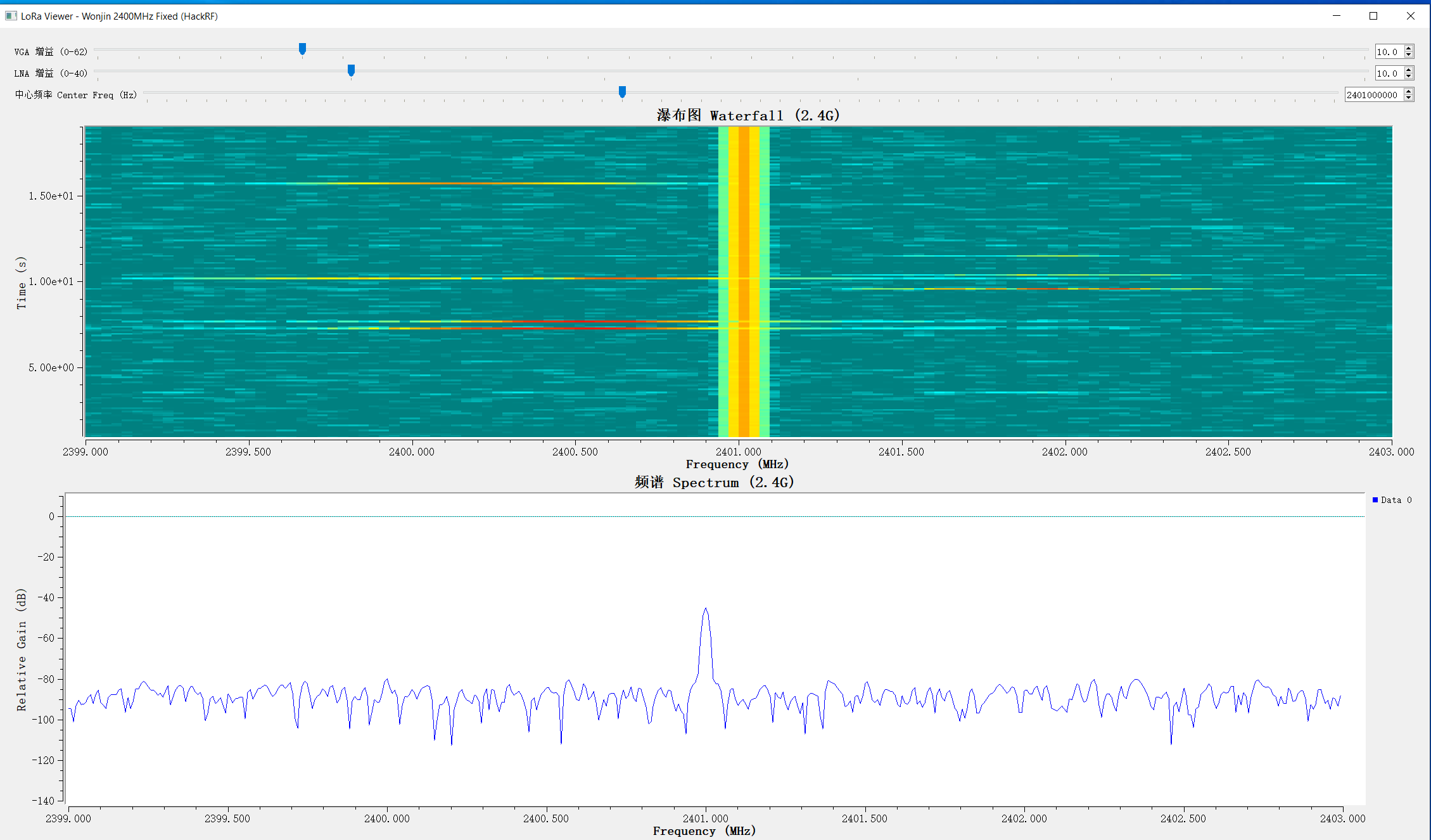

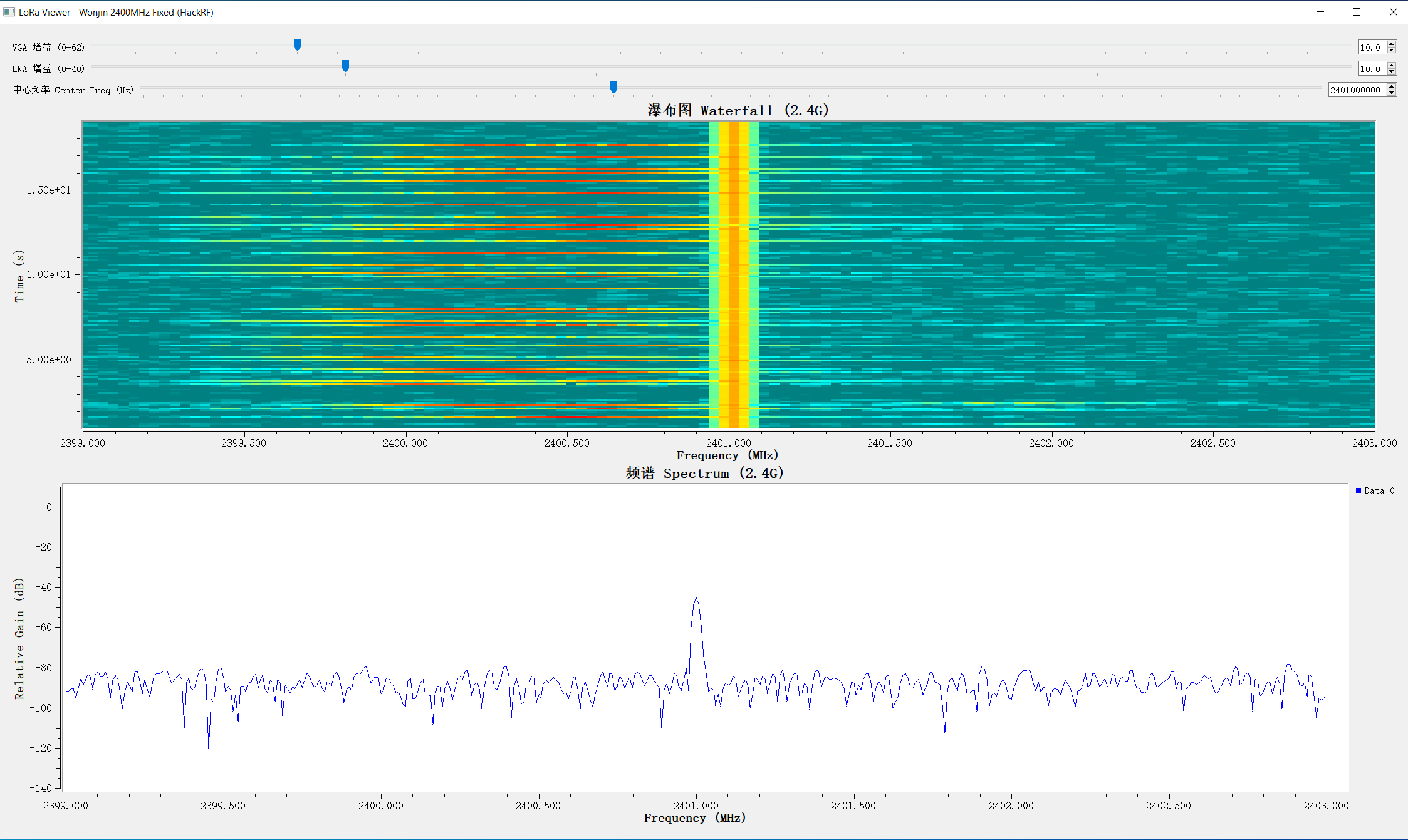

抓了一小时频谱图看不到lora数据还以为是设备出问题了，后面才发现是在另一种调制方式。
4、BetaFPV手柄+无人机
应该是使用elrs+lora的方案，elrs估计在用fhss跳频，80Mhz的带宽，hackrf的20Mhz带宽和采样率比较难覆盖到，目前还没从瀑布图中看到lora的斜线。
网上找的lora频谱图：

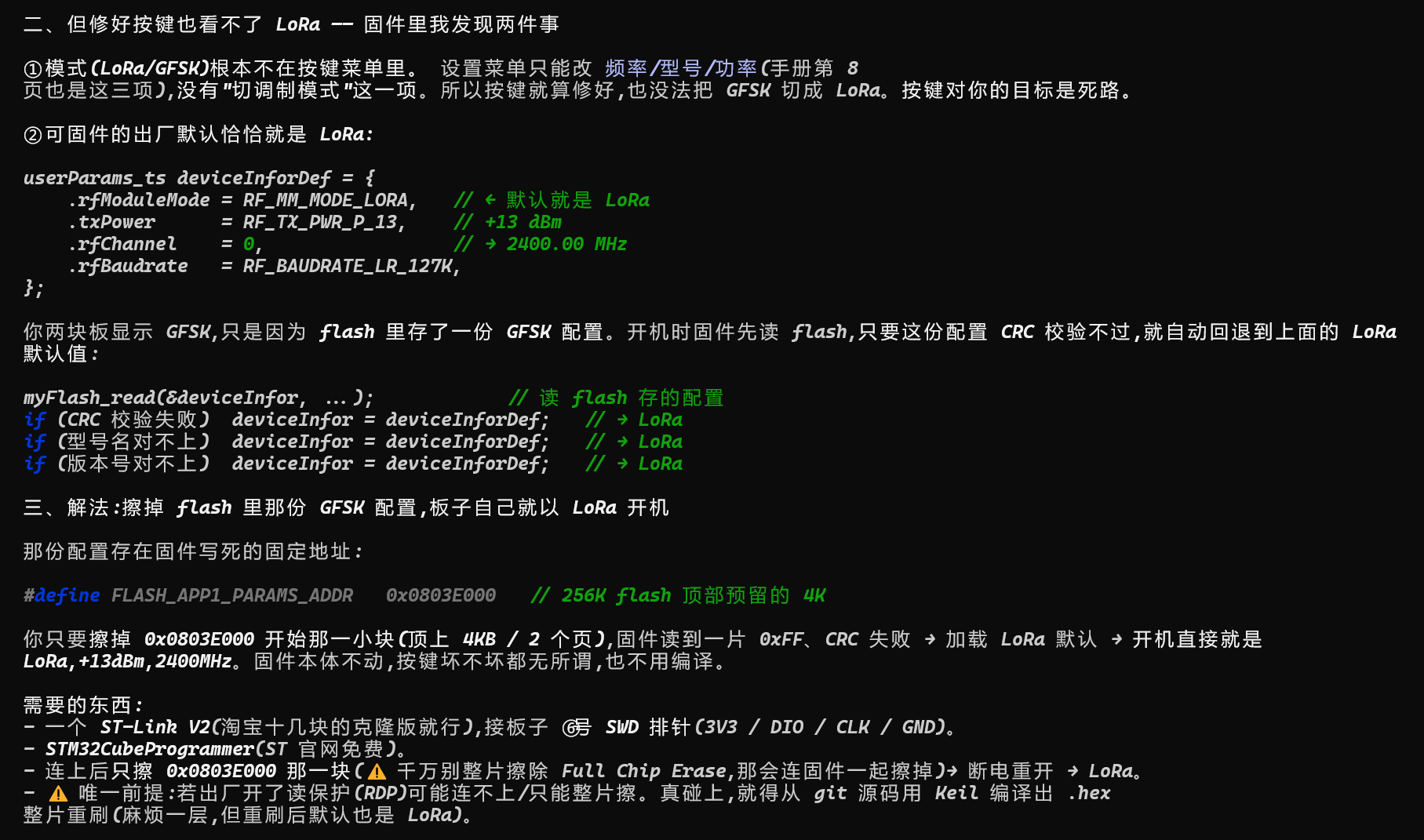

基于沃进开发板的说明文档，当前开发除了reset键之外都没办法用，故无法调整模式、power、扩频因子等参数。并且设置中也调不了模式。
问了同事，之前被捣鼓过，我应该要重新刷一下系统了。
需要买一个 ST-Link V2 擦掉Flash。
到手后按接线：
| 板子 P5 | 接 ST-Link V2（外壳上印的名） |
|---|---|
| 3V3 | 3.3V（或写 3V3 / VCC） |
| DIO | SWDIO |
| CLK | SWCLK |
| GND | GND |
| RST | RST（可接可不接，接上更稳） |
连接：
擦掉配置
没擦，看了一眼，已经都是FFFF了，说明当前板子刷的源码不是github上的那一套

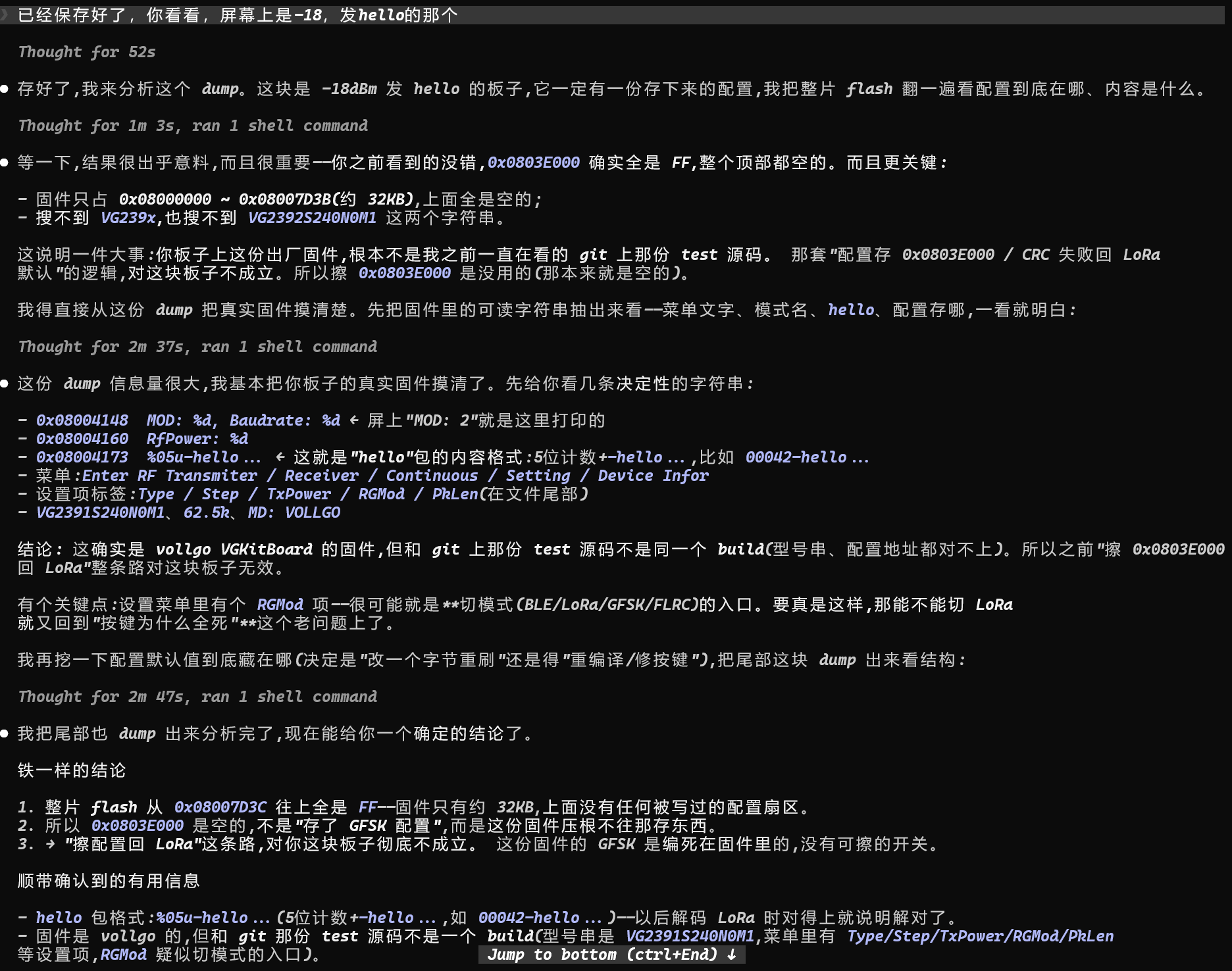

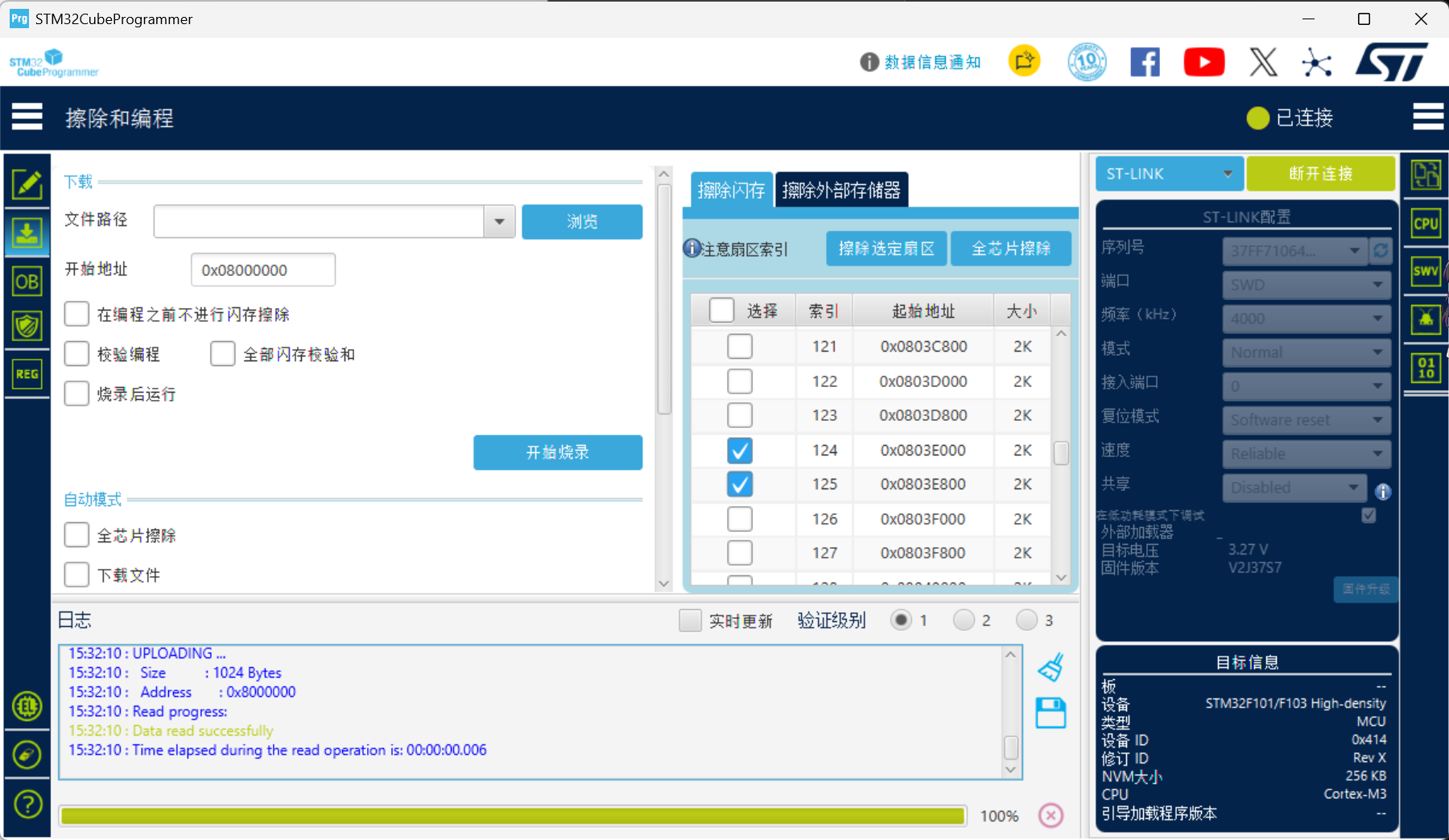

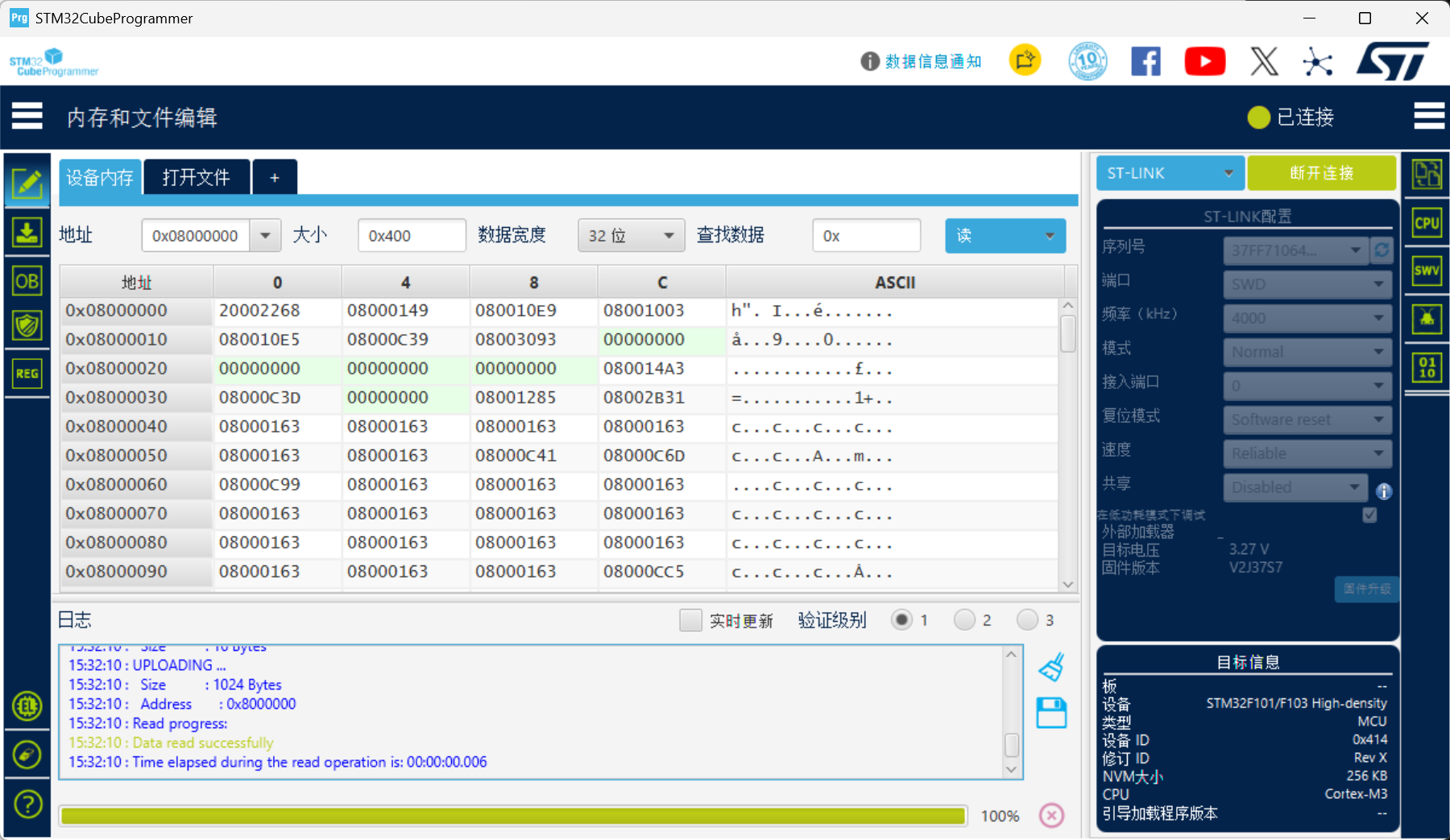

dump下固件：
准备重新刷

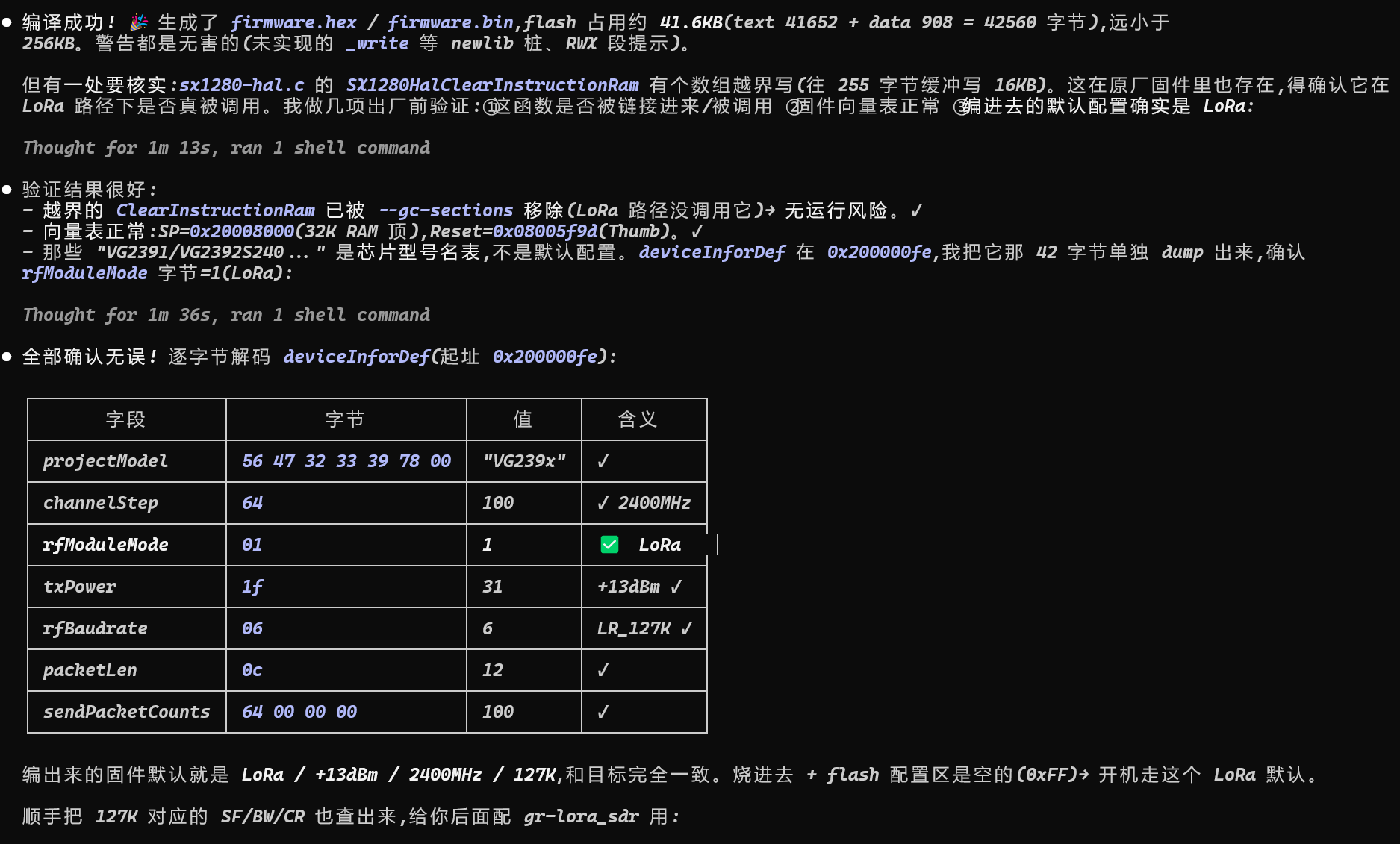

重新编译
准备刷写
stm32和openocd都无法去除写保护

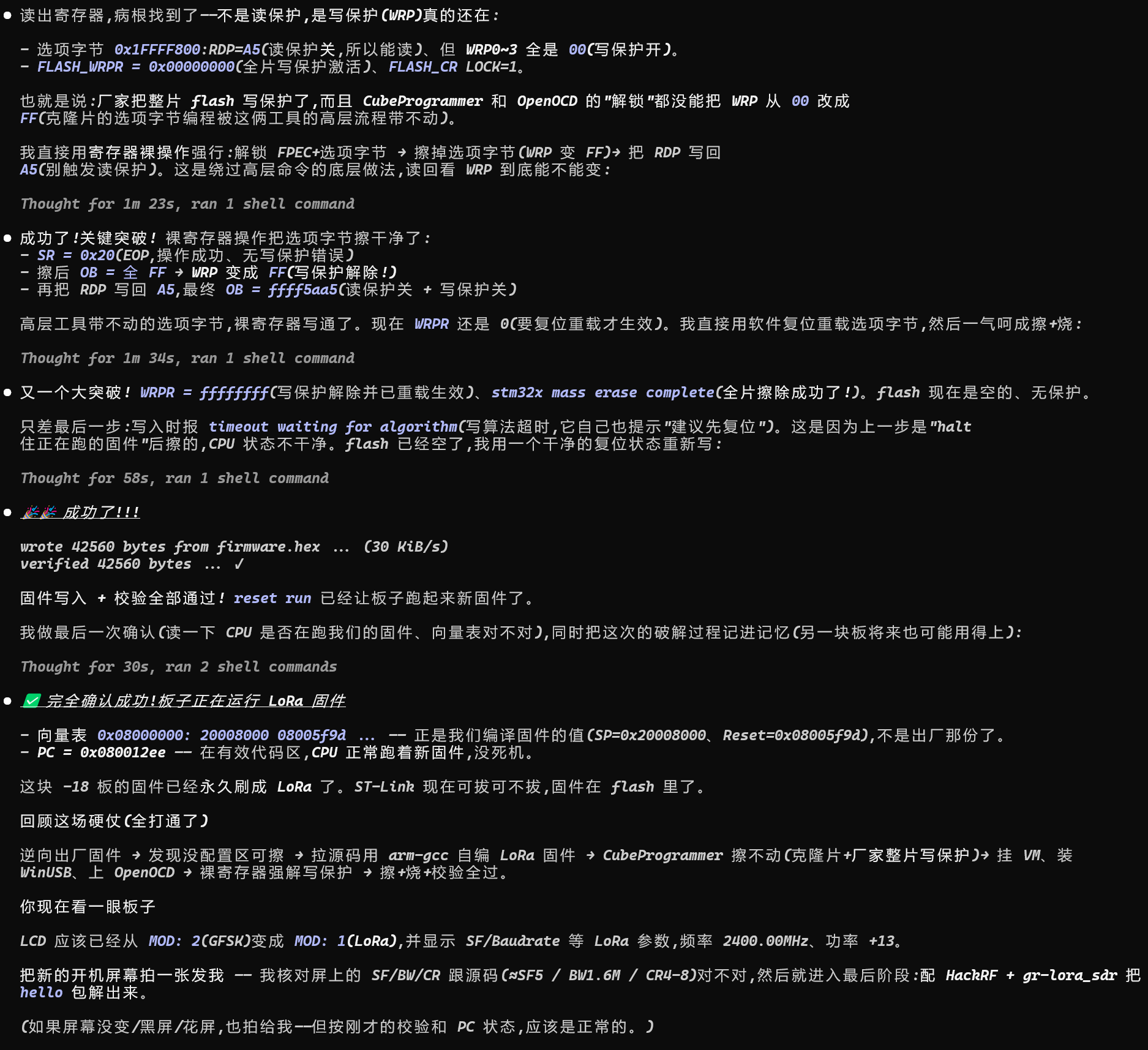

使用裸寄存器操作去除写保护

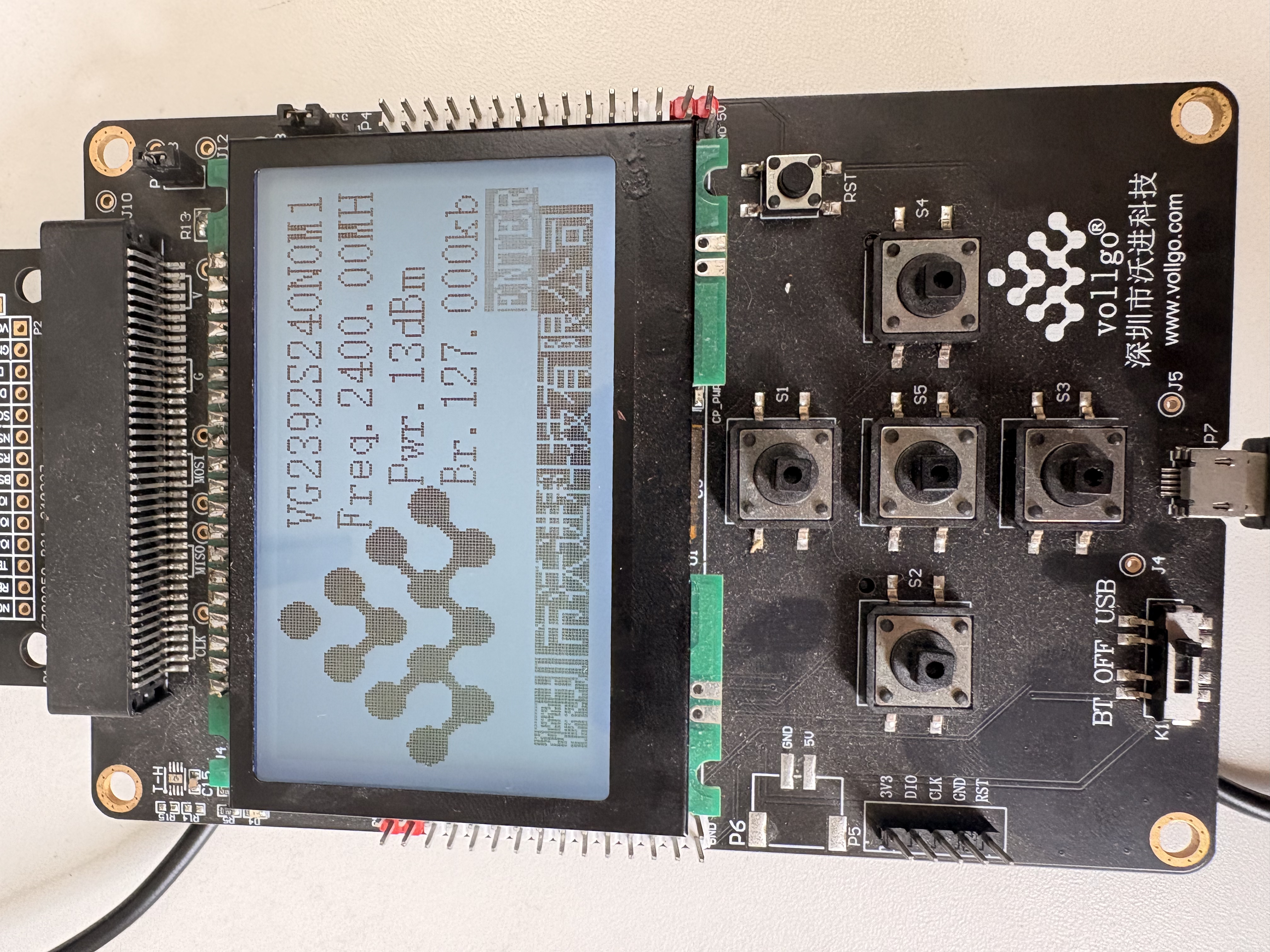

重新开机后，应该是已经调成了lora模式
通过按钮也可以配置设置了
Br. 127.000kb 就是源码里的 RF_BAUDRATE_LR_127K(LoRa 专用档 = SF5 / BW1.6MHz / CR4-8)

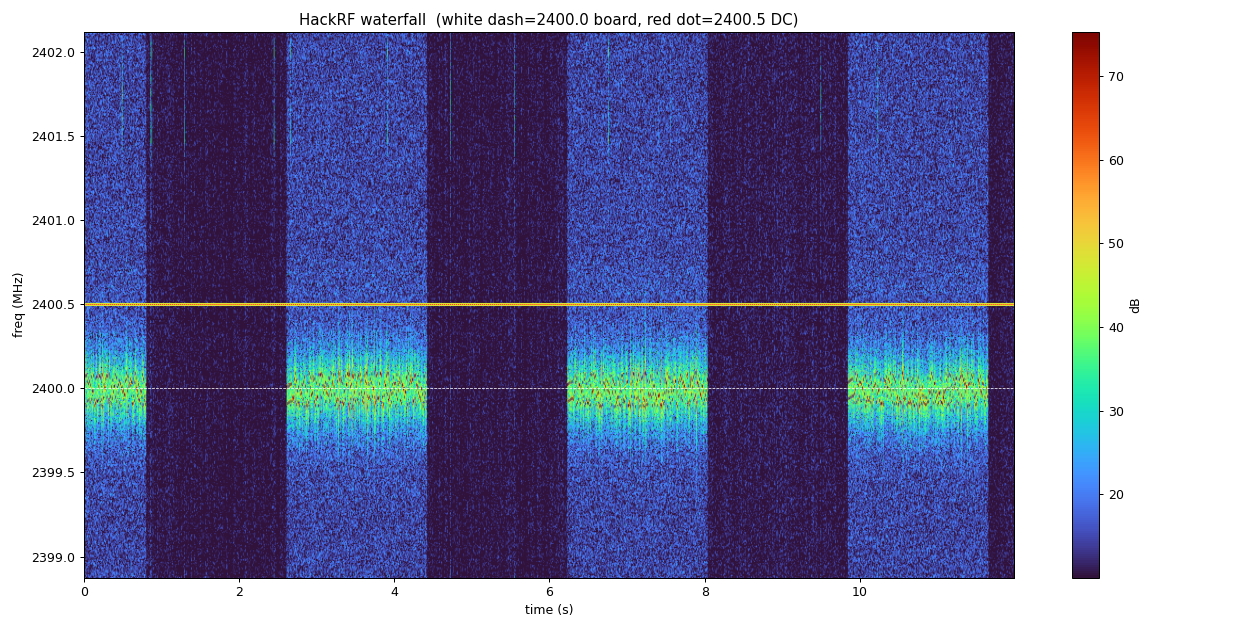

使用hackrf抓包，中间的应该是lora包
在设置中调大pklen后，瀑布图中的包更密集。

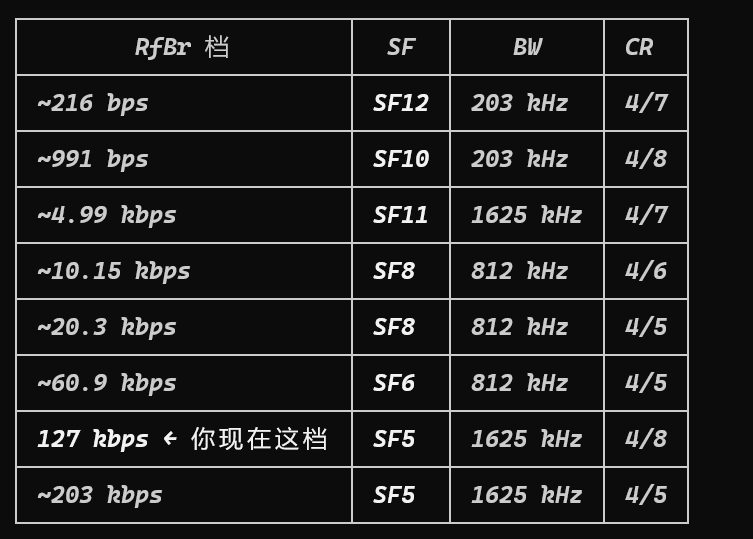

rfBR（波特率）和SF、BW、CR的对应。

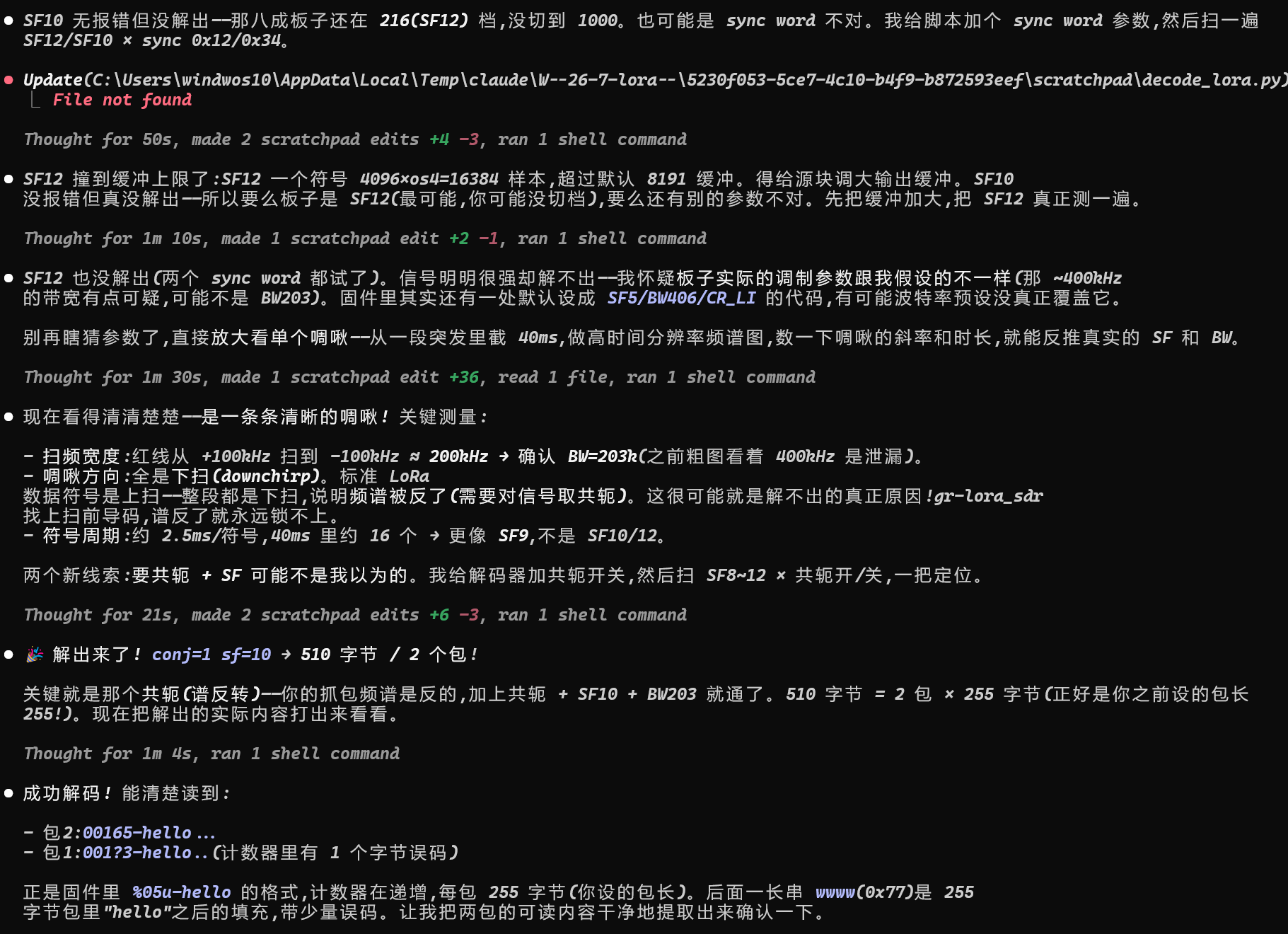

调整到1000的rfbr档位，hackrf解包，使用gr-lora-sdr解包
抓12秒包，画成频谱图，隐约可见斜线

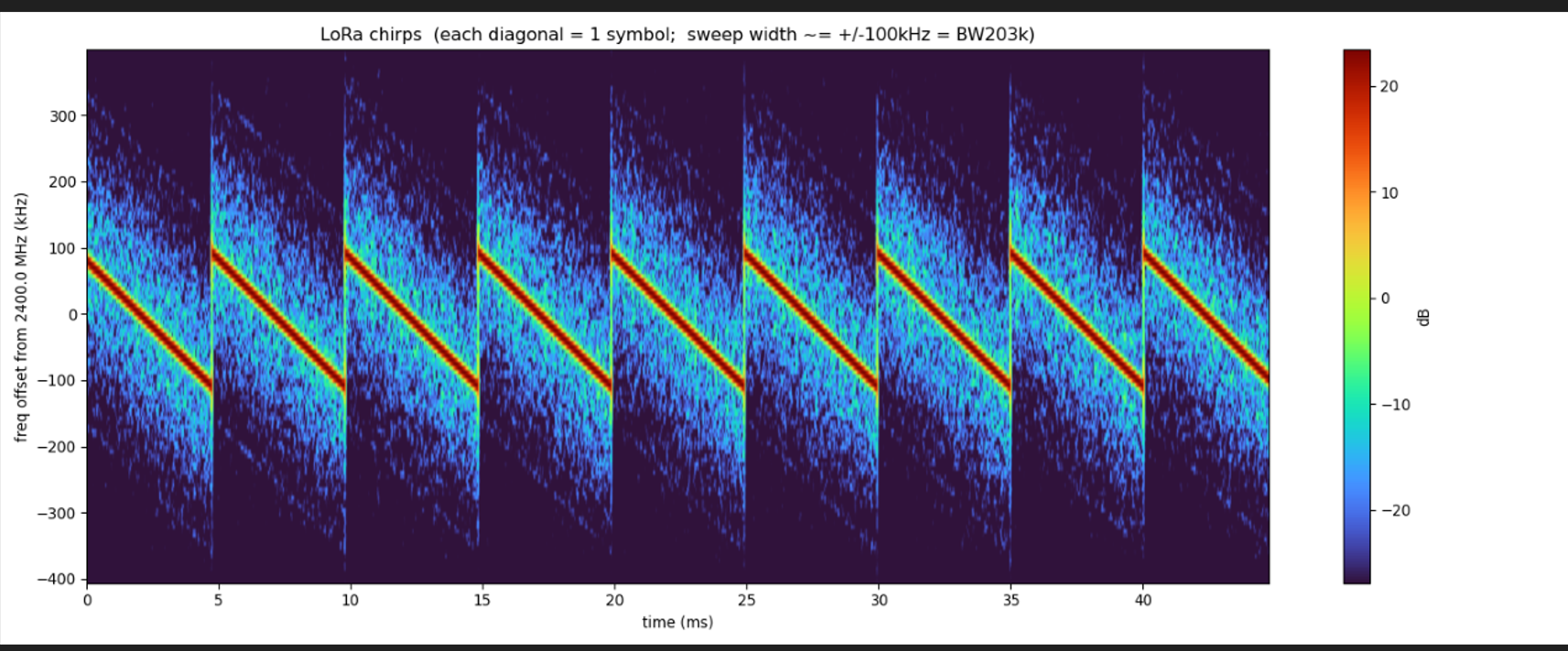

抓一小段包放大后可以看到清楚的斜线

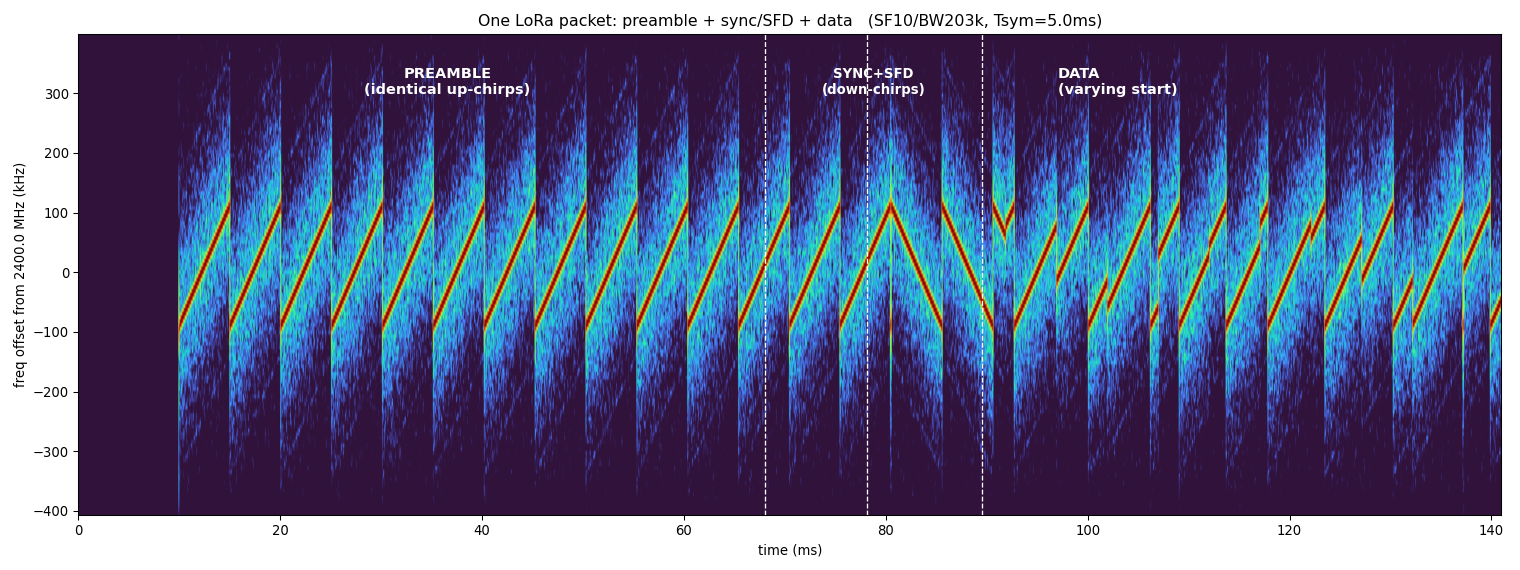

一个完整的lora包

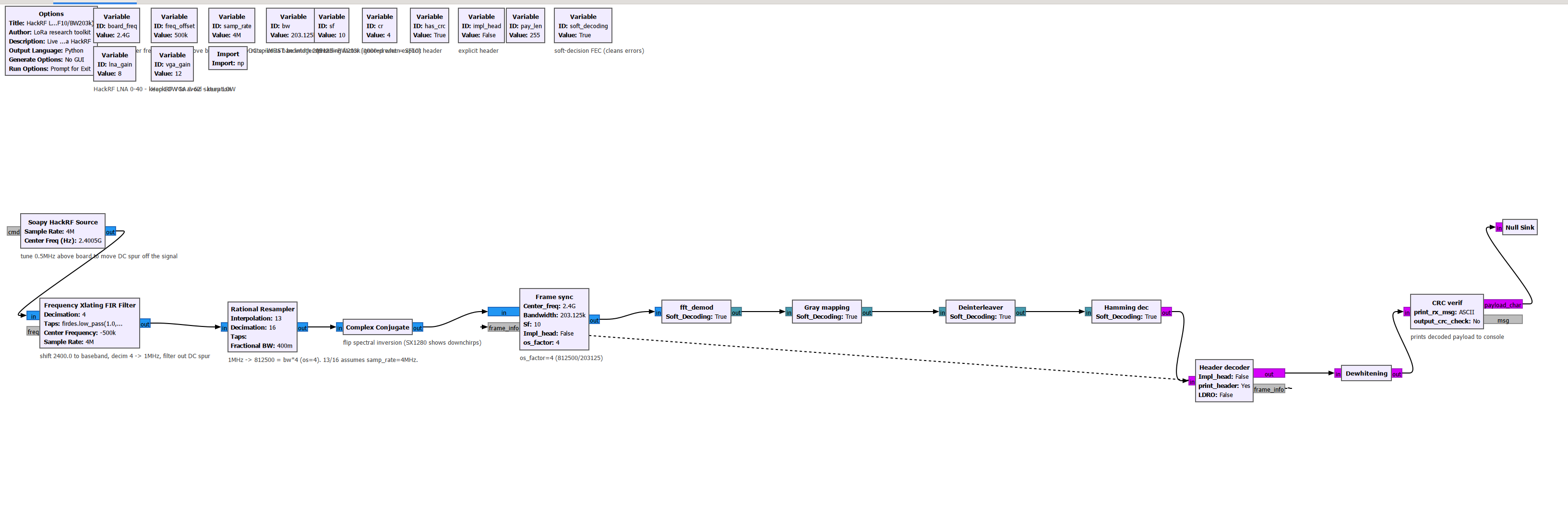

GUNradio流图，可以解析2.4G SF10 203Khz BW的lora数据

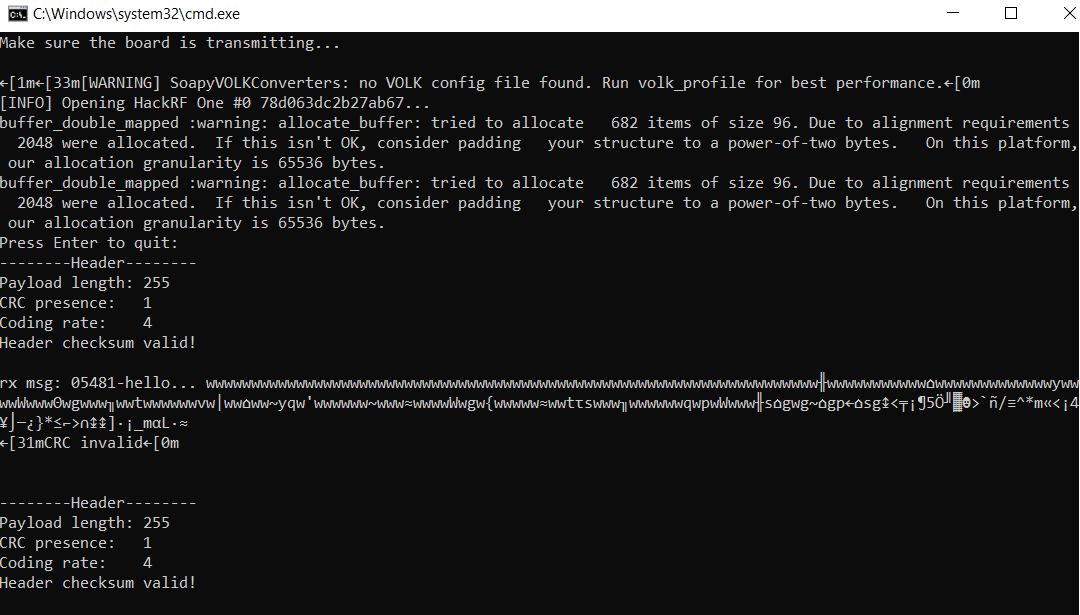

解码空口lora数据，数据量大容易误码，下图是255bytes

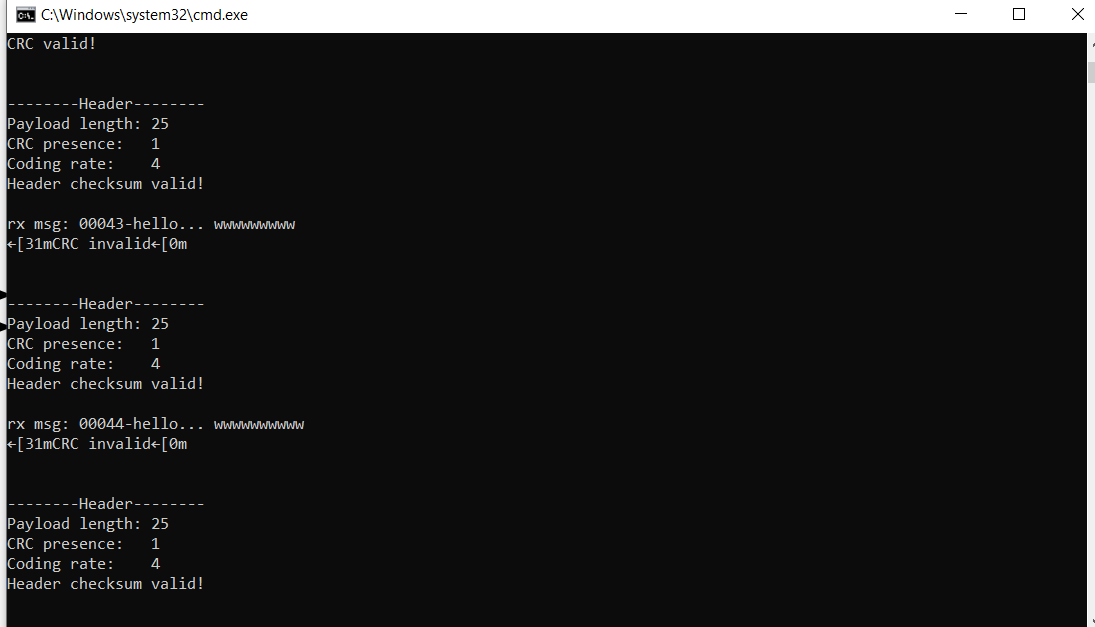

改为25bytes：
理解lora的调制解调
解调的原理：https://chatgpt.com/s/t_6a54af4c853081918197222fe0250a4d
复数
前导码注入
原理：使大量的前导码淹没接收端，让接收端误以为要有新数据进来，卡在前导部分。
一发一收：
从海量信号中筛选出前导码重放
使用hackrf在2400Mhz抓2s的包
从中筛选出前导码，然后重放。
干扰效果取决于接收方收到的信号强度，若接收方离发送方很远，近点干扰很低的功率就有效。

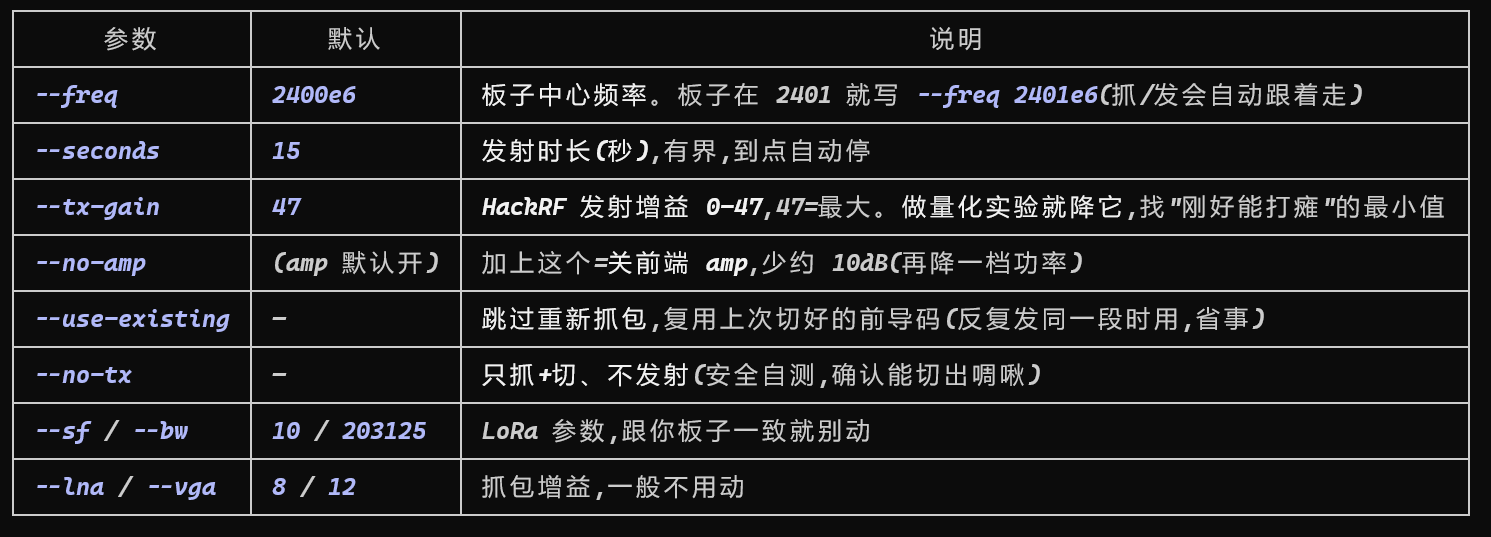

命令行(在有 radioconda 的环境;preamble_jam.bat 已自动配好 PATH,直接双击也行,双击=用默认参数): preamble_jam.bat 直接跑默认:抓@2400 → 注入15秒 → 满功率 preamble_jam.bat —seconds 20 注入20秒 preamble_jam.bat —tx-gain 35 降功率 preamble_jam.bat —no-tx 只抓+切,不发射(安全自测
