富斯ix6安全研究

富斯 FlySky FS-i6X 发射机 + AFHDS 2A 接收机 来整理。需要注意：FS-i6X 能配多种接收机，例如 FS-iA6B、FS-iA10B、FS-X6B、FS-A8S

一、目前可以确定的核心信息

项目	初步结论	可信度
工作频段	2.408–2.475 GHz
无线协议	AFHDS 2A
调制方式	GFSK

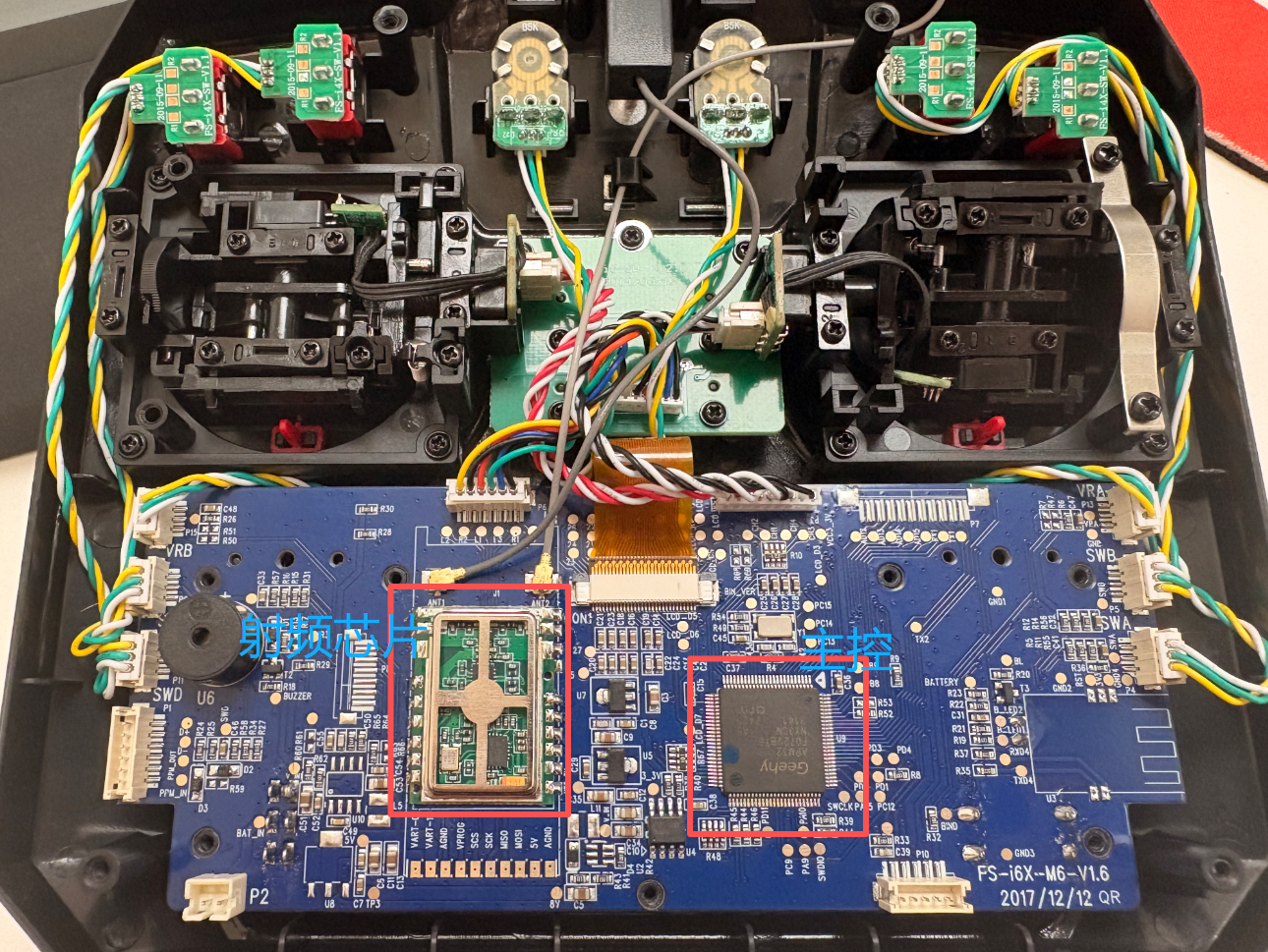

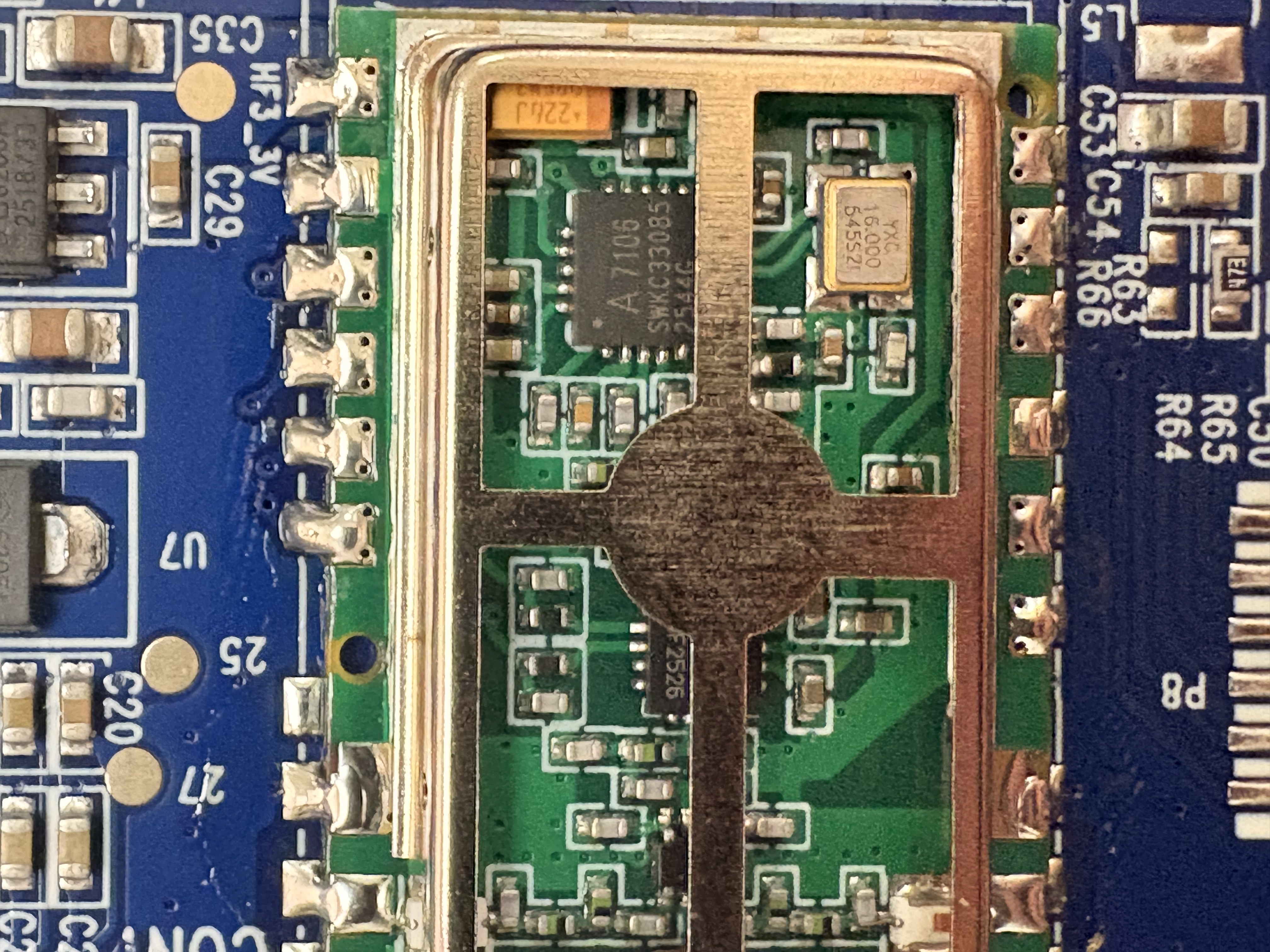

射频芯片	AMICCOM A7106 系列
发射机主控	Geehy 极海 APM32F072VBT6
跳频方式	FHSS，单个连接使用16个跳频点
数据包周期	公开兼容实现约3.85 ms一帧，约260帧/秒
加密和认证	公开实现中未发现密码学加密、消息认证码或防重放计数器
优先研究方向	SPI抓包、绑定过程、跳频同步、身份字段、重放与伪造、抗干扰能力

富斯官方给出的 FS-i6X 参数包括：2.408–2.475 GHz、AFHDS 2A、GFSK、135个射频信道、标称带宽500 kHz和小于20 dBm的发射功率。FCC 测试报告显示，它在一次通信中使用16个不同频点，相邻选中频点至少间隔约1 MHz；实测20 dB占用带宽约1.05 MHz，发射功率大约13～15 dBm。这里的“500 kHz”更接近频率栅格或厂商标称信道参数，不应直接理解为实际信号只占500 kHz。

二、AFHDS 2A 的公开协议结构

虽然富斯没有公开完整的 AFHDS 2A 空口协议，但 Deviation、Multiprotocol 和多个自制接收机项目已经完成了较完整的兼容实现，说明该协议能够通过 SPI 和射频抓包逆向恢复。

公开实现显示：

跳频

每个连接使用16个频点；
跳频表根据发射机身份参数计算；
数据包在16个频点之间循环发送；
一次数据帧周期约3.85 ms；
绑定阶段会传输与跳频同步有关的信息。

数据包

公开代码中的典型结构为：

发射数据包约38字节；
接收机遥测包约37字节；
数据包中包含4字节发射机ID；
正常通信中还包含4字节接收机ID；
通道摇杆值以固定格式排列；
绑定数据中可出现16个跳频信道参数。

部分兼容接收机实现还提到：

4字节同步字；
CRC校验；
Hamming(7,4)纠错编码；
500 kHz频率栅格。

这些机制主要负责同步、纠错和抗随机干扰，不是密码学安全机制。

四、可能存在的无线安全缺陷

以下结论主要根据公开兼容代码推断，最终需要在你手中的发射机和接收机上验证。

1. 空口数据可能没有加密

公开实现中，通道值、发射机ID、接收机ID等字段均以可直接解析的形式构造，未发现 AES、流密码或其他加密过程。

可能影响：

被动获取摇杆通道值；
判断油门、横滚、俯仰、偏航等控制变化；
获取发射机和接收机身份参数；
还原绑定及跳频过程。

风险判断：高可信度的信息泄露缺陷。

2. 身份字段可能只是普通ID，不是认证凭据

公开代码主要通过4字节发射机ID和4字节接收机ID识别通信对象，没有看到基于密钥的挑战应答或消息认证码。

这意味着攻击者在掌握：

发射机ID；
接收机ID；
跳频序列；
发包周期和频点相位；

之后，理论上可能构造“看起来来自合法发射机”的数据包。

不过，单纯复制一个发射机ID未必立即成功，因为还可能受到接收机ID、模型匹配、跳频初始位置和时序窗口影响。因此应把它列为 身份冒充测试假设，而不是直接认定已经能够接管。

3. 可能缺少防重放机制

公开包结构中没有明显发现：

单调递增帧序号；
随机数；
时间戳；
会话级消息认证码；
已认证的滚动码。

因此，接收机可能无法区分：

当前合法数据包；
之前录制的数据包；
攻击者重新构造的相同数据包。

需要测试接收机是否依赖严格的跳频时序和连续包状态。即使完整录制后直接重放失败，也不代表不存在重放风险；攻击者可能需要重新对齐频点和时隙。

4. 绑定阶段可能是薄弱环节

绑定阶段需要让接收机学习发射机身份和跳频参数。公开实现中，绑定包包含发射机ID和跳频相关信息，但没有明显看到基于预共享密钥的身份验证。

潜在问题：

接收机处于绑定模式时可能接受任意兼容发射机；
攻击者可能先于合法发射机完成绑定；
可能通过伪造绑定包替换保存的身份参数；
断电后是否永久保存，需要针对具体接收机测试。

该风险通常要求接收机已经被人为置入绑定模式，所以攻击面比正常飞行状态小。

5. 跳频不能等同于加密

AFHDS 2A 使用 FHSS，可以降低同频干扰并提高共存能力，但公开实现显示跳频序列可以由身份参数计算，而且绑定过程还会交换跳频相关信息。

因此跳频只能提高普通监听和干扰的门槛，无法替代：

加密；
身份认证；
完整性保护；
防重放机制。

6. 干扰和失步攻击

FCC资料显示，一条连接只使用16个跳频点。若攻击者能够获得跳频表和当前相位，理论上可以进行比全频段噪声干扰更高效的跟随式或选择式干扰。

建议重点观察：

丢失多少连续帧后进入 failsafe；
重新收到合法包后恢复时间；
单频干扰、部分频点干扰和宽带干扰的差别；
是否能够用伪造数据阻止 failsafe；
干扰消失后是否存在错误重同步。

7. 遥测和配置包伪造

AFHDS 2A 是双向协议，接收机可以返回遥测数据。公开实现中，遥测包的身份检查看起来主要依赖普通ID字段，因此应测试：

电压、RSSI、传感器数据伪造；
虚假低电压或虚假正常状态；
遥测包是否影响发射机UI或告警；
failsafe、接收机设置等控制包是否具备认证。

五、最值得收集的资料

官方资料

FS-i6X产品参数和用户手册
包含频率、调制方式、信道数量、功率、接口和绑定流程。官方页面目前列出的固件版本为1.0.52，更新时间为2022年5月18日。
FCC ID：N4ZFLYSKYI6X
FCC档案中包含射频测试报告、内部照片、外部照片和用户手册，是确认PCB版本和射频参数的重要来源。
A7105数据手册
重点看寄存器表、频率计算、数据速率、同步字、CRC、FIFO和GIO引脚。
STM32F072数据手册和RM0091
在确认芯片丝印后，再选择准确容量和封装版本。
